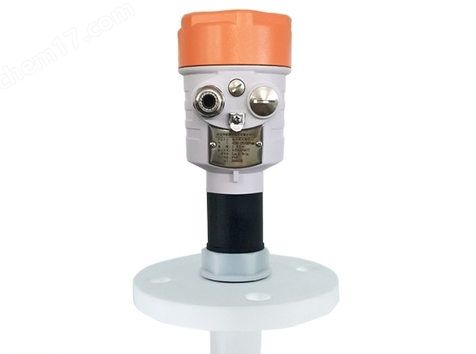

工业雷达料位计是一种利用微波技术实现非接触式物位测量的高精度仪表，其核心部件共同协作以完成信号发射、接收、处理及环境适应等功能。以下是其主要组成部分及其作用：
1. 天线系统（辐射单元）
功能：负责定向发射高频电磁波（通常为Ku波段或X波段），并接收来自物料表面的反射回波。作为能量转换的关键接口，天线性能直接决定设备的测量精度和稳定性。
类型与设计特点：采用抛物面反射器或平面阵列结构优化波束指向性；集成防粉尘涂层和机械防护罩以应对恶劣工况；部分型号配备可拆卸式法兰便于现场安装调试。例如，锥形天线适用于小型容器顶部安装，而杆式天线则适合大型仓体的侧壁固定。
技术创新点：相控阵技术的应用可实现电子扫描替代传统机械转动，减少磨损并提高可靠性；多频段复合设计能有效抑制干扰信号。
2. 工业雷达料位计射频收发模块（前端电路）
组成结构：包含固态功率放大器、低噪声放大器、环形器及混频器件等关键元件。该模块承担着信号调制解调的核心任务，将基带信号转换为射频脉冲并进行双向传输。
工作流程：通过直接数字频率合成器产生线性调频连续波，经功率放大后驱动天线辐射；返回的微弱回波经过低噪放预增益处理，再进入混频器完成下变频操作。现代方案多采用软件定义无线电架构实现灵活的频率规划。
性能指标：典型发射功率控制在安全阈值内，接收灵敏度可达-120dBm以下，动态范围超过80dB以确保复杂工况下的可靠检测。
3. 信号处理器（核心算法引擎）
硬件平台：基于FPGA+DSP架构构建高速数据处理通道，配合ARM处理器实现多任务调度管理。硬件加速单元支持实时傅里叶变换和相关运算，显著提升响应速度。
算法库特性：内置自适应阈值检测算法自动识别真实料位信息，运用卡尔曼滤波消除噪声干扰；支持多回波分析技术区分固定障碍物与实际物料表面；具备自学习功能可根据物料特性动态优化参数设置。
智能化扩展：支持边缘计算能力，可在本地完成基础数据分析并输出预警信号；兼容OPC UA协议实现与DCS系统的无缝对接。
4. 工业雷达料位计电源管理单元
输入适配性：宽范围交直流供电设计，支持市电、太阳能板及蓄电池等多种输入方式，适应不同地区的电网条件。典型工作电压覆盖AC 85~264V或DC 24V。
保护机制：集成浪涌抑制器、反接保护电路及过载保护装置，确保在雷击、短路等异常情况下设备不受损坏。能效转换效率达到90%以上降低功耗。
冗余设计：关键电路采用双路备份供电策略，保障主备切换时不间断运行。
5. 显示控制界面
人机交互模块：配备彩色液晶触摸屏或OLED显示屏，实时呈现测量值、波形图谱及诊断信息。物理按键支持戴手套操作，满足低温环境使用需求。
配置灵活性：支持中文/英文等多语言切换，可通过向导式菜单快速完成基本设置；高级模式允许用户自定义采样周期、阻尼系数等专业参数。
数据可视化：动态曲线显示历史趋势变化，柱状图直观对比多点测量数据，便于操作人员快速判断工况状态。
6. 工业雷达料位计机械连接组件
过程接口：提供法兰、螺纹等多种连接方式，材质可选不锈钢316L或哈氏合金以耐腐蚀环境。卫生级抛光处理满足食品医药行业的清洁要求。
校准机构：内置精密丝杠传动装置配合磁致伸缩传感器实现零点校准；外部配重锤校验系统确保长期稳定性。某些型号还配备激光对中指示器辅助安装定位。
防护等级：整体达到IP68防护标准，密封圈采用氟橡胶材质耐受极*温度变化。
